PA66 日本旭化成 54G43 NC 注塑级

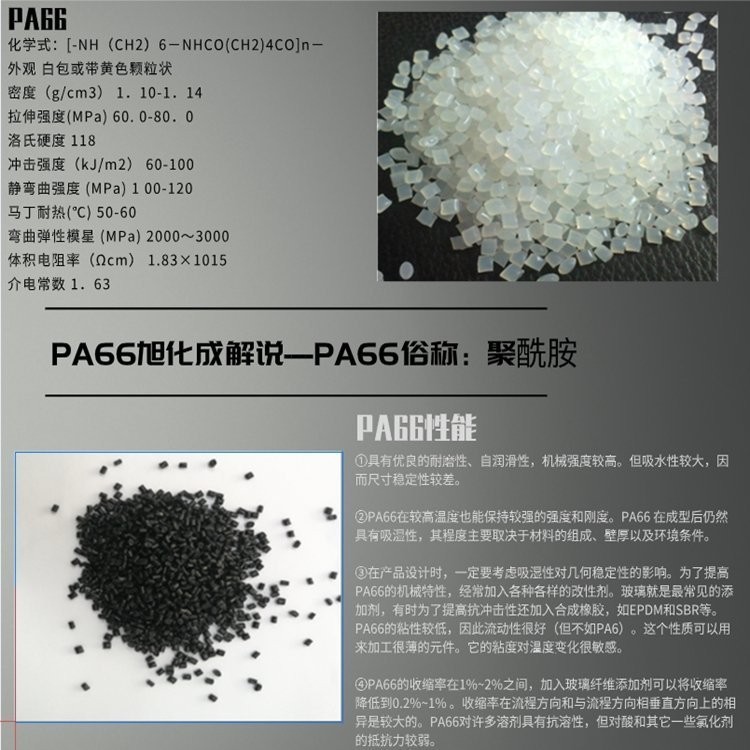

特性	高强度;高刚性;增强的强度，刚性和耐抗冲;填料：玻璃纤维增强材料; 43% 填料按重量。
应用领域	风扇、铁路枕木绝缘体、办;汽车领域的应用;工业应用;织物;构件;汽车应用;发动机零件

抗挠强度	干(湿)	ASTM D-790	304(177)	Mpa
抗挠系数	干(湿)	ASTM D-790	11.0(5.9)	GPa
抗张强度		ASTMD638	186	Mpa
拉伸模量	23°C	ISO527-2	12200	Mpa
拉伸强度	干(湿)	ASTM D-638	186(132)	Mpa
拉伸应变	断裂,23°C	ISO527-2	4.0	%
拉伸应力	断裂,23°C	ISO527-2	200	Mpa
洛氏硬度	干(湿)	ASTM D-785	93(-)	M Scale
	干(湿)	ASTM D-785	118(-)	R scale
伸长率	断裂	ASTMD638	3.0	%
弯曲模量		ASTMD790	11000	Mpa
	23°C	ISO178	10600	Mpa
弯曲强度		ASTMD790	304	Mpa
弯曲应力	23°C	ISO178	290	Mpa
悬臂梁式缺口冲击强度	干(湿)	ASTM D-256	147(226)	J/m
热性能	测试条件	测试方法	测试结果	单位
热变形温度	1.8MPa,未退火	ISO75-2/A	230	°C
	0.45MPa,未退火	ASTMD648	250	°C
	0.45MPa,未退火	ISO75-2/B	245	°C
	1.8MPa,未退火	ASTMD648	240	°C
	0.46MPa,干	ASTM D-648	250	℃
	1.82MPa,干	ASTM D-648	240	℃
阻燃性	干	UL 94	HB
电气性能	测试条件	测试方法	测试结果	单位
表面电阻率		ASTMD257	1E+15	ohms
		IEC60093	1E+15	ohms
介电强度		ASTMD149	32	KV/mm
		IEC60243-1	32	KV/mm
漏电起痕指数	3.00mm	IEC60112	600	V
体积电阻率		ASTMD257	1E+15	ohms·cm
	23°C	IEC60093	1E+15	ohms·cm
冲击性能	测试条件	测试方法	测试结果	单位
简支梁缺口冲击强度		ISO179	14	kJ/m2
简支梁无缺口冲击强度		ISO179	99	kJ/m2
悬壁梁缺口冲击强度		ASTMD256	150	J/m
硬度	测试条件	测试方法	测试结果	单位
洛氏硬度	M计秤	ASTMD785	93
	R计秤	ASTMD785	118
	M计秤	ISO2039-2	93
	R计秤	ISO2039-2	118
